Para la mayoría de los instrumentos, accesorios de iluminación y carcasas de sensores que necesitan mantener su rendimiento de color durante años sin recalibración, Los filtros de vidrio de absorción selectiva generalmente superan a los filtros de recubrimiento de película delgada en estabilidad angular, resiliencia térmica y durabilidad mecánica. . Un filtro de vidrio de absorción selectiva actúa a través del propio material a granel, por lo que el efecto de filtrado no depende en gran medida del ángulo en el que la luz incide sobre la superficie y no se desgasta como lo hace una película depositada con el tiempo. Los filtros de revestimiento óptico aún tienen ventaja cuando un diseño requiere una banda de paso extremadamente estrecha, una pendiente de corte pronunciada o una combinación de longitudes de onda que el vidrio de color simple no puede alcanzar por sí solo. Las secciones siguientes analizan el razonamiento físico, el comportamiento espectral y los criterios de selección prácticos detrás de esa respuesta, incluidos varios cuadros comparativos y una breve lista de verificación del comprador cerca del final.

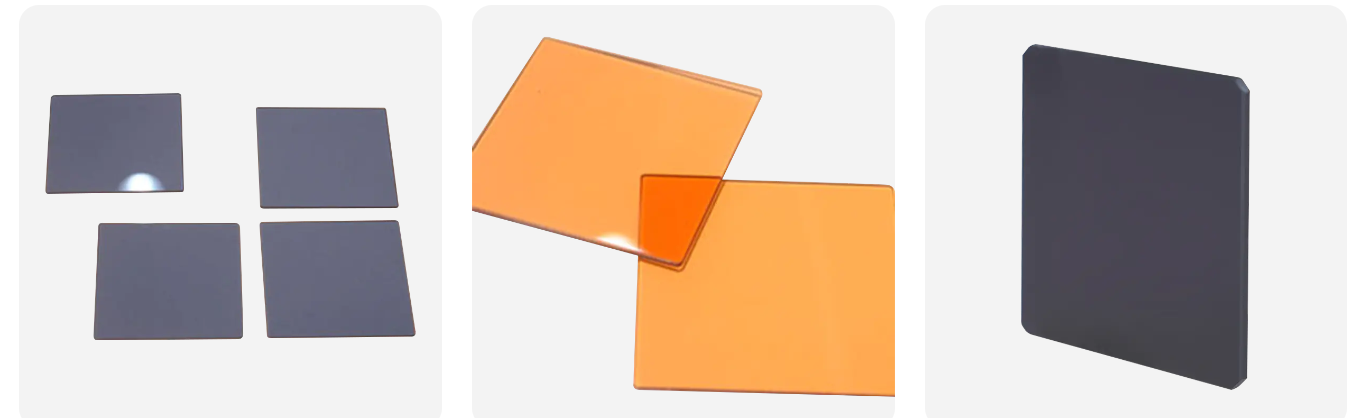

Un filtro de vidrio de absorción selectiva es una pieza de vidrio óptico formulada para eliminar una banda de longitud de onda específica de un haz de luz y dejar pasar las bandas circundantes con una pérdida mínima. Los fabricantes logran este efecto fundiendo iones metálicos o partículas coloidales finas directamente en el lote de vidrio, luego ajustando la composición del vidrio y cualquier tratamiento de superficie para que la pieza terminada absorba una parte elegida del espectro visible o infrarrojo cercano. La base física se encuentra en el nivel de los electrones: cuando los fotones de una energía particular golpean el vidrio dopado, esa energía coincide con la brecha entre los estados de los electrones en los iones agregados, por lo que esos fotones se absorben en lugar de transmitirse. Cualquier otra longitud de onda que no coincida con esta brecha de energía continúa a través del vidrio sin verse afectada, lo que le da a este tipo de filtro de vidrio de absorción de luz visible su perfil espectral limpio y repetible.
Enfoques de dopaje comunes utilizados en la producción de vidrio
Tres familias de dopaje cubren la mayor parte de la demanda comercial actual, cada una dirigida a una parte diferente del espectro.
Los iones de metales de transición, como el cromo y el cobre, producen un filtro de vidrio de absorción selectiva verde con un pico de transmisión de aproximadamente entre 500 y 560 nanómetros, mientras derriban la luz azul, violeta y roja.
Las combinaciones de manganeso, titanio, cobalto y neodimio producen un vidrio de tono púrpura que absorbe fuertemente en la región verde y amarilla del espectro medio, mientras deja pasar el violeta, el azul y parte de la banda roja.
Las formulaciones especializadas construidas como un filtro óptico de vidrio que absorbe los rayos UV cortan longitudes de onda más cortas cercanas a los 365 nanómetros e inferiores mientras pasan la banda visible con una respuesta plana y uniforme.
Más allá del trabajo con luz visible, un fabricante de filtros de vidrio transmisores de infrarrojos puede dopar el mismo sistema de vidrio base para que pase energía infrarroja cercana mientras bloquea la luz visible, lo cual es útil en ventanas de sensores que necesitan rechazar la interferencia de la luz ambiental.
que an Optical Coating Filter Is And How Its Principle Differs
Un filtro de recubrimiento óptico comienza como un sustrato transparente, a menudo vidrio simple o sílice fundida, sobre el cual se depositan muchas capas extremadamente delgadas, una a la vez, dentro de un equipo de deposición al vacío. Cada capa tiene un índice de refracción diferente y la pila está diseñada para que la luz que se refleja entre las capas interfiera de manera constructiva en las longitudes de onda que deben bloquearse y de manera destructiva en las longitudes de onda que deben pasar. Se trata fundamentalmente de un efecto de interferencia más que de un efecto de absorción, que es la principal diferencia que lo separa de un filtro de vidrio de absorción selectiva.
Familias de revestimientos comunes en el uso diario
Pilas dicroicas que reflejan una banda de color mientras transmiten otra.
Recubrimientos de paso de banda estrechos construidos para una única ventana de longitud de onda estrecha.
Recubrimientos de muesca diseñados para rechazar una banda estrecha mientras pasa todo lo que la rodea.
Debido a que el comportamiento de filtrado depende de la longitud exacta del camino que recorre la luz a través de cada capa, la curva de transmisión de un filtro de recubrimiento se desplaza hacia longitudes de onda más cortas a medida que aumenta el ángulo de la luz entrante. Un recubrimiento clasificado para un corte preciso en incidencia normal puede desviarse varios nanómetros del objetivo una vez que la luz llega incluso en un ángulo moderado, lo cual es importante en sistemas ópticos compactos donde los rayos rara vez viajan en una sola línea recta.
Diferencias principales entre las dos tecnologías de filtrado
La siguiente tabla alinea ambas tecnologías según las propiedades físicas que con mayor frecuencia deciden cuál se adapta a un diseño determinado.
Tabla 1. Comparación física y de rendimiento entre filtros de vidrio de absorción selectiva y filtros de recubrimiento óptico.
Parámetro
Filtro de vidrio de absorción selectiva
Filtro de revestimiento óptico
Principio de funcionamiento
Absorción masiva a través de vidrio dopado.
Interferencia de película delgada sobre un sustrato.
Sensibilidad del ángulo
muy bajo
Se nota en ángulos amplios
Nitidez del borde de corte
Pendiente gradual y natural
Se puede diseñar muy empinado
Sensibilidad térmica
Bajo en rangos normales
Moderado, dependiente de la capa
Riesgo de delaminación o desgaste
Ninguno, la propiedad se encuentra en el material a granel.
Posible bajo humedad o abrasión.
Método de personalización
Ajustar la composición del vidrio y el nivel de dopaje.
Ajustar el número y el grosor de las capas
Comparación de rendimiento en cinco parámetros ópticos clave
El siguiente cuadro horizontal califica ambas familias de filtros en una escala relativa de cero a cien en cinco parámetros que los ingenieros ópticos verifican con mayor frecuencia durante la selección de componentes. Estos puntajes reflejan el comportamiento típico observado en muestras de producción comunes en lugar de un solo informe de prueba.
La independencia del ángulo y la consistencia del color a largo plazo muestran la brecha más amplia , razón por la cual los filtros de vidrio de absorción selectiva siguen siendo una opción común para visores, lentes de gran apertura y cualquier carcasa donde la luz rara vez incide directamente en el filtro.
Comportamiento de transmisión espectral de un filtro de vidrio de absorción selectiva verde típico
El siguiente cuadro traza una curva de transmisión representativa de un filtro de vidrio de absorción selectiva de tono verde dopado con iones de cromo y cobre. La transmisión aumenta rápidamente una vez que la longitud de onda se acerca a los 480 nanómetros, alcanza un pico amplio entre 500 y 560 nanómetros y luego disminuye suavemente en el lado de la longitud de onda larga. Esta suave subida y bajada es característica del vidrio de absorción masiva y es una de las razones por las que estos filtros producen una reproducción del color natural y uniforme en lugar de la salida con bordes más duros típica de una pila de revestimiento estrecha.
Debido a que la curva se inclina gradualmente en lugar de caer en una línea casi vertical, las pequeñas variaciones de fabricación en el espesor del vidrio o la concentración de dopaje cambian el pico sólo ligeramente, manteniendo la consistencia del color de un lote a otro dentro de la tolerancia para la mayoría de las aplicaciones de instrumentos e iluminación.
Dónde se utilizan filtros de vidrio de absorción selectiva en todas las industrias
La demanda de un filtro de vidrio para la selección de longitudes de onda abarca varias industrias, y la participación relativa a continuación refleja el orden de magnitud típico que se observa en los pedidos de producción actuales.
Notas de aplicación representativas
óptico instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
industriales processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
La iluminación fotográfica y escénica utiliza vidrio de absorción coloreado para dar forma al color visible mientras bloquea la radiación de calor infrarroja para que no llegue al sujeto iluminado.
El acristalamiento arquitectónico y el vidrio para automóviles utilizan capas de absorción tintadas para reducir la ganancia de calor solar y al mismo tiempo mantener un nivel de luz interior confortable.
medico and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Gráfico de radar de comparación multidimensional
Seis dimensiones son las más importantes al sopesar un filtro de vidrio de absorción selectiva frente a un filtro de revestimiento para un nuevo diseño. El siguiente gráfico de radar muestra ambas tecnologías en la misma escala para que las ventajas y desventajas sean visibles de un vistazo.
Los filtros de revestimiento amplían aún más la selectividad espectral y la flexibilidad de fabricación , ya que un proceso de deposición puede apuntar a una combinación inusual de longitudes de onda que ninguna fórmula de vidrio alcanza por sí sola. El vidrio de absorción abarca aún más la independencia del ángulo, la estabilidad térmica y la consistencia a largo plazo, lo que explica por qué sigue siendo común en trayectorias ópticas fijas que permanecen en servicio durante muchos años.
Estabilidad ambiental y durabilidad a largo plazo en condiciones reales
Los filtros de vidrio de absorción selectiva llevan su propiedad óptica dentro del propio material, por lo que un ligero rayado de la superficie o la exposición a la humedad no cambian la banda de longitud de onda que absorbe, sólo su claridad física si el daño se vuelve grave. Los filtros de revestimiento llevan su propiedad óptica en una pila de capas de solo unas pocas micras de espesor, lo que significa que la entrada de humedad, la limpieza repetida, los ciclos térmicos o la exposición prolongada a los rayos UV pueden aflojar u oxidar gradualmente las capas individuales. Una vez que una capa se desplaza aunque sea ligeramente, todo el patrón de interferencia cambia con ella, cambiando la longitud de onda de corte efectiva con el tiempo.
Dónde se muestra más esta diferencia
Los acristalamientos arquitectónicos para exteriores, los vidrios para automóviles expuestos al sol directo y los equipos industriales que funcionan cerca de fuentes de calor son los entornos donde la brecha entre las dos tecnologías se vuelve más visible durante un período de servicio de varios años. Los instrumentos de sala blanca y de laboratorio mantenidos en un ambiente controlado ven una diferencia práctica menor, aunque la sensibilidad al ángulo aún favorece el vidrio de absorción cuando la trayectoria óptica no está perfectamente colimada.
Puntos de tensión típicos comprobados durante la evaluación
Los compradores suelen realizar sus propias comprobaciones de ciclos térmicos, comprobaciones de remojo de humedad y comprobaciones repetidas de limpieza con paño en piezas de muestra antes de comprometerse con una orden de producción, ya que estos tres puntos de tensión revelan la mayor parte de la diferencia práctica entre el vidrio a granel y una pila de revestimiento depositado.
Opciones de personalización para filtros de vidrio de absorción selectiva
Los compradores que compran un filtro de vidrio de absorción selectiva personalizado generalmente parten de una curva de transmisión objetivo en lugar de una pieza fija del catálogo. Un proveedor de filtros de absorción de vidrio óptico coloreado puede ajustar varias variables para alcanzar esa curva.
Tipo de dopaje y concentración para mover la banda de absorción hacia una longitud de onda objetivo específica.
Espesor del vidrio, ya que la profundidad de absorción sigue la longitud del camino óptico a través del material.
Acabado superficial y tratamiento de bordes para montaje dentro de una carcasa o módulo de sensor específico.
Construcciones combinadas que combinan un núcleo de vidrio de absorción con una fina capa antirreflectante, útil cuando un proyecto desea la estabilidad del vidrio de absorción con una transmisión general ligeramente mayor.
Las solicitudes enviadas a una línea de vidrio para filtros ópticos de longitud de onda personalizada, una relación con un fabricante de filtros de vidrio para transmisión de infrarrojos o un proveedor de vidrio para filtros ópticos absorbentes que pueda mantener una tolerancia estricta entre lotes generalmente se mueven más rápido cuando el comprador comparte una curva de transmisión objetivo, el rango de temperatura de funcionamiento y las dimensiones físicas de montaje por adelantado.
Antecedentes de fabricación detrás de filtros de vidrio de absorción selectiva confiables
Nantong Xiangyang Optical Element Co., Ltd ha producido vidrio óptico coloreado e incoloro desde 1996 en una instalación de diez mil metros cuadrados en la provincia de Jiangsu. La división de componentes ópticos se centra en filtros de vidrio óptico de colores que cubren las regiones ultravioleta, visible, infrarroja cercana e infrarroja, ejecutando más de cien tipos de vidrio a través de líneas de procesamiento equipadas con equipos de prueba espectral, pulido y esmerilado óptico exclusivos. La producción de esta división abarca instrumentos ópticos, instrumentos médicos y bioquímicos, equipos analíticos, electrónica, aviación y varios institutos de investigación y universidades.
Una división separada de vidrio plano se encarga de la serigrafía y el templado de vidrio para paneles de control, carcasas de electrodomésticos y componentes de interruptores, lo que mantiene a la empresa familiarizada tanto con el vidrio óptico de precisión como con el procesamiento de vidrio de producción en masa bajo un mismo techo. Para un equipo de proyecto que compara un fabricante de filtros de vidrio de absorción selectiva con un fabricante de vidrio de filtros ópticos en toda China, esta combinación de equipo de prueba óptica dedicado y un largo historial de producción es una de las señales prácticas que vale la pena verificar durante la evaluación de proveedores.
Cómo elegir entre filtros de absorción selectiva y de recubrimiento para un proyecto
Una breve lista de verificación ayuda a limitar la decisión antes de solicitar muestras.
Mapee la banda de longitud de onda requerida y compruebe si un tipo de vidrio coloreado estándar ya la cubre estrechamente.
Confirme el rango de ángulos de incidencia que verá el filtro en la trayectoria óptica real, no solo en el centro de diseño.
Tenga en cuenta el entorno operativo, incluida la humedad, los cambios de temperatura y la exposición a los rayos UV exteriores.
Decida qué tan pronunciado debe ser el borde de corte, ya que una banda de paso muy estrecha aún puede requerir una solución de recubrimiento.
Planifique la vida útil esperada y la dificultad que tendría la recalibración o el reemplazo una vez que la unidad se implemente en el campo.
Los proyectos que marcan la mayoría de las casillas anteriores a favor de la estabilidad y la simplicidad generalmente se deciden por un filtro de vidrio de absorción selectiva, mientras que los proyectos que necesitan un borde espectral inusualmente estrecho o pronunciado a menudo terminan especificando un filtro de revestimiento o una combinación de ambas tecnologías dentro del mismo camino óptico.
Preguntas frecuentes sobre los filtros de vidrio de absorción selectiva
P1: ¿Qué es un filtro de vidrio de absorción selectiva?
Es un vidrio óptico formulado con iones metálicos o partículas coloidales para que absorba una banda de longitud de onda elegida mientras transmite la luz circundante con poca pérdida.
P2: ¿Cómo bloquea un filtro de vidrio de absorción longitudes de onda específicas?
Los iones dopados dentro del vidrio absorben fotones cuya energía coincide con una transición electrónica interna, eliminando esa banda de longitud de onda y dejando otras longitudes de onda prácticamente sin verse afectadas.
P3: ¿Cuál es la diferencia entre filtros de absorción y filtros de interferencia?
Los filtros de absorción eliminan la luz a través del material de vidrio, mientras que los filtros de interferencia utilizan capas delgadas depositadas que reflejan y cancelan longitudes de onda no deseadas a través de interferencias ópticas.
P4: ¿Por qué utilizar filtros de vidrio coloreados en lugar de filtros revestidos?
El vidrio coloreado mantiene estable su respuesta espectral en amplios ángulos de visión y resiste la degradación gradual de la capa que puede afectar una superficie revestida durante años de uso.
P5: ¿Para qué se utilizan los filtros de absorción selectiva?
Los usos comunes incluyen sensores ópticos, sistemas de visión artificial, equipos de espectroscopia e instrumentos médicos que necesitan una respuesta espectral estable y repetible.
P6: ¿Qué filtro óptico es adecuado para la protección UV?
Un filtro óptico de vidrio absorbente de rayos UV formulado para cortar longitudes de onda más cortas es generalmente la opción más simple y estable para una protección UV continua.
P7: ¿Se pueden personalizar los filtros de vidrio de absorción?
Sí, el tipo de dopaje, la concentración, el espesor y el acabado de la superficie se pueden ajustar para alcanzar una curva de transmisión objetivo para un proyecto específico.
