El vidrio óptico incoloro es un material óptico de precisión formulado para transmitir luz visible con una absorción mínima, casi sin tinte de color y un comportamiento refractivo estrechamente controlado. A diferencia del vidrio ordinario, que se produce principalmente con fines estructurales o decorativos, el vidrio óptico incoloro está diseñado para que la luz que lo atraviesa se doble y viaje de una manera predecible y repetible. Esta previsibilidad es lo que permite que las lentes, prismas, filtros y ventanas de sensores fabricados con vidrio óptico incoloro formen imágenes precisas y mantengan una trayectoria óptica constante de un lote de producción al siguiente.
En términos prácticos, el vidrio óptico incoloro normalmente alcanza una Transmisión de luz visible superior al 90 por ciento. en la banda de 400 a 760 nanómetros, con formulaciones seleccionadas que superan el 95 por ciento. Debido a que el vidrio absorbe y dispersa muy poca luz que ingresa, las imágenes y señales que lo atraviesan se mantienen nítidas y el cambio de color se mantiene al mínimo.
Transmisión de color casi neutra en todo el espectro visible.
Baja dispersión para reducir la aberración cromática.
Índice de refracción estable en temperaturas de funcionamiento comunes
Adecuado para corte, rectificado y recubrimiento de precisión
Propiedades físicas y ópticas principales
El valor del vidrio óptico incoloro proviene de un pequeño conjunto de propiedades mensurables que los fabricantes controlan durante la fusión y el recocido. Cada una de estas propiedades del vidrio óptico incoloro afecta cómo se comporta el material dentro de un sistema óptico, desde una simple lupa hasta una lente de cámara multielemento.
Alta transmitancia de luz visible
La transmitancia en la banda de 400 a 760 nanómetros comúnmente cae entre el 90 y el 95 por ciento, lo que significa que la mayor parte de la luz que ingresa al vidrio llega al otro lado en lugar de ser absorbida o dispersada. Una mayor transmitancia mantiene las imágenes más brillantes y reduce la pérdida de señal en equipos como microscopios y sensores analíticos.
Baja dispersión y alto número de Abbe
La dispersión describe cuánto un material desvía diferentes longitudes de onda de luz en diferentes cantidades. El vidrio óptico incoloro formulado con un alto número de Abbe difunde la luz de manera menos desigual, manteniendo las longitudes de onda roja, verde y azul enfocadas más cerca del mismo punto y reduciendo las franjas de color en los bordes de la imagen.
Constantes ópticas estables bajo cambios de temperatura
El índice de refracción y el coeficiente de dispersión están formulados para cambiar sólo ligeramente a medida que la temperatura ambiente aumenta o disminuye. Esto es importante en equipos que funcionan al aire libre, dentro de vehículos o en entornos industriales donde la temperatura no está estrictamente controlada.
Durabilidad mecánica y química
El vidrio óptico incoloro generalmente resiste el corte, el esmerilado, la perforación y el recubrimiento sin agrietarse ni perder su brillo, y resiste la degradación gradual de la superficie debido a la humedad o la exposición a químicos suaves durante el manejo y almacenamiento normales.
Rangos de referencia generales para las categorías de propiedades comunes del vidrio óptico incoloro, que se muestran en una escala comparativa con fines ilustrativos.
Transmitancia a través del espectro visible
La transmitancia no es perfectamente plana en todas las longitudes de onda. La mayoría del vidrio óptico incoloro muestra un aumento gradual desde el extremo violeta del espectro, una amplia meseta de alta transmitancia hasta la mitad del rango visible y una ligera disminución cerca de las longitudes de onda de color rojo intenso, cuya forma exacta depende de la composición y el espesor físico.
Forma de la curva de transmitancia generalizada para vidrio óptico incoloro a lo largo de la banda visible, que se muestra a modo ilustrativo en lugar de una medición de lote específica.
El grosor también influye. Las secciones más delgadas transmiten más luz para una composición determinada, razón por la cual los diseñadores ópticos especifican el tipo de material y el espesor físico juntos cuando buscan un valor de transmitancia para un componente terminado.
El vidrio óptico incoloro se agrupa en varias familias amplias según su composición. Cada familia equilibra la transmitancia, la dispersión, la dureza y el comportamiento de procesamiento de manera diferente, por lo que la elección correcta depende del sistema óptico que se esté construyendo.
Comparación de referencia de familias comunes de vidrio óptico incoloro
Familia de vidrio
Índice de refracción típico
Dispersión relativa
Uso común
Vidrio incoloro tipo corona
Alrededor de 1,52
Bajo
Lentes generales, prismas.
Vidrio incoloro de borosilicato
Alrededor de 1,51
Bajo
Ventanas de instrumentos, filtros.
Vidrio óptico a base de cuarzo
Alrededor de 1,46
muy bajo
Componentes transmisores de rayos UV
Vidrio incoloro tipo pedernal
Alrededor de 1,58
moderado
Emparejamiento de lentes acromáticas
Índice de refracción aproximado por familia de vidrio, proporcionado para una comparación general en lugar de una única especificación del proveedor.
Rendimiento del vidrio óptico incoloro versus el rendimiento del vidrio ordinario
La principal distinción entre el vidrio óptico incoloro y el vidrio ordinario no es la apariencia sino el control. El vidrio común para ventanas o contenedores se fabrica principalmente según un estándar estructural y visual, mientras que el vidrio óptico incoloro se fabrica según un estándar óptico consistente, lo que significa que el índice de refracción, la transmitancia y la precisión de la superficie se verifican y se mantienen dentro de una estricta tolerancia de un lote a otro.
Comparación cualitativa entre cinco dimensiones de desempeño, calificadas en una escala relativa de uno a cinco a modo ilustrativo.
El vidrio óptico incoloro generalmente obtiene puntuaciones más altas en claridad óptica y control de dispersión porque estos dos factores se diseñan específicamente durante la fusión, mientras que las formulaciones de vidrio ordinarias no se ajustan al rendimiento óptico.

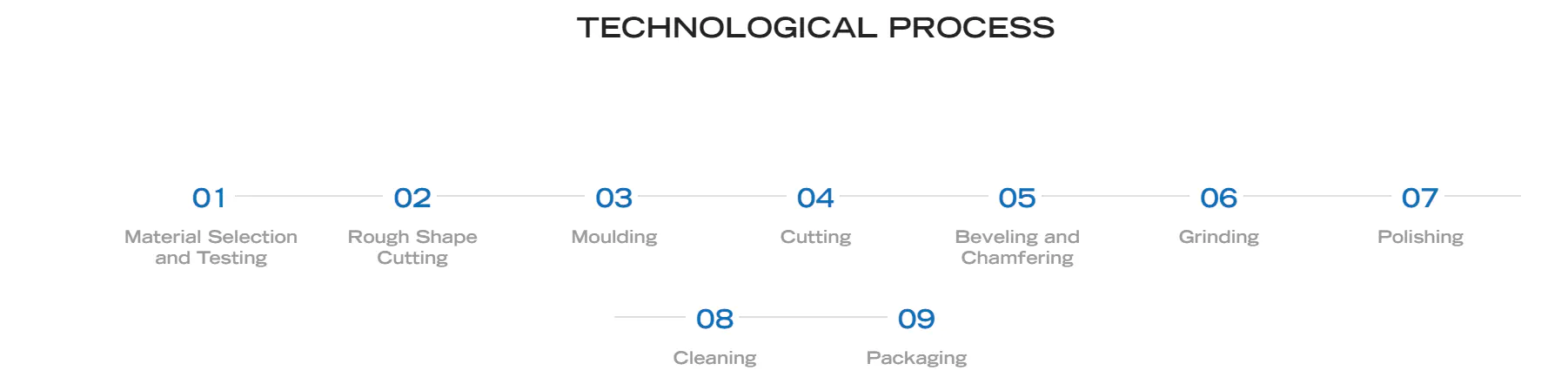

Proceso de Fabricación y Diseño Estructural
La producción de vidrio óptico incoloro implica varias etapas controladas, cada una de las cuales afecta la transmitancia final, la precisión de la superficie y la confiabilidad mecánica de la pieza terminada.
Dosificación y fusión de materia prima a temperatura controlada.
Recocido lento para aliviar la tensión interna y estabilizar el índice de refracción.
Corte desbaste en espacios en blanco del tamaño del componente de destino.
Rectificado de precisión hasta la curvatura o planitud requerida
Pulido fino para alcanzar un acabado superficial de grado óptico.
Recubrimiento opcional para antirreflejos o filtrado espectral.
Vista estructural simplificada de un bloque de vidrio óptico incoloro terminado después de esmerilado, pulido y recubierto.
Aplicaciones clave del vidrio óptico incoloro
Debido a que transmite la luz de manera predecible y mantiene su forma mediante un procesamiento de precisión, las aplicaciones del vidrio óptico incoloro se extienden a una amplia gama de equipos donde la calidad de la imagen o la precisión de la señal son importantes.
Énfasis relativo del uso de vidrio óptico incoloro por campo, que se muestra a modo ilustrativo y no como una cifra de estudio de mercado.
Instrumentos ópticos such as microscopes, telescopes, and rangefinders
Instrumentos de análisis médicos y bioquímicos.
Ventanas de dispositivos electrónicos, cubiertas de sensores y componentes de visualización
Equipos de aviación y de investigación científica.
Herramientas de demostración óptica educativa y de laboratorio.
Elegir un fabricante o proveedor de vidrio óptico incoloro
La selección de un fabricante confiable de vidrio óptico incoloro afecta tanto el rendimiento como la consistencia de los componentes terminados durante toda la producción. Vale la pena comprobar algunos puntos prácticos antes de realizar un pedido de muestra.
Rango de procesamiento, ya que el corte, el esmerilado, el pulido y el recubrimiento se realizan en una sola instalación, lo que reduce la variación de manejo entre los pasos.
Consistencia del lote, por lo que el índice de refracción y la transmitancia se mantienen dentro de una tolerancia estricta de una producción a la siguiente.
Capacidad de personalización, porque los tamaños, la curvatura y los requisitos de recubrimiento a menudo difieren entre proyectos.
Capacidad de prueba, ya que el equipo de medición interno admite la verificación de constantes ópticas antes del envío de las piezas.
Comunicación clara y soporte técnico mientras se finaliza y se prueba una especificación.
Los compradores que buscan un proveedor de vidrio óptico incoloro a menudo comparan las bases de fabricación regionales como parte de este proceso. Una operación de fabricación de vidrio óptico incoloro con sede en China puede ofrecer procesamiento integrado desde vidrio en bruto hasta componentes terminados y recubiertos dentro de una única cadena de suministro, lo que acorta los ciclos de comunicación para pedidos personalizados y repetición de producción.
Antecedentes de fabricación y capacidad de producción
La producción de vidrio óptico coloreado e incoloro, junto con la serigrafía y el templado de vidrio plano, se lleva a cabo en nuestras instalaciones desde 1996, ubicadas en un sitio que cubre aproximadamente 10.000 metros cuadrados en la provincia de Jiangsu. La división de componentes ópticos se centra en filtros de vidrio óptico coloreados e incoloros, que cubren las regiones de luz ultravioleta y visible, así como las regiones de infrarrojo cercano e infrarrojo, con más de cien variaciones de productos de vidrio procesadas in situ.
Los equipos de procesamiento en el sitio admiten corte, esmerilado, pulido y recubrimiento, junto con instrumentos de prueba internos que se utilizan para verificar el rendimiento óptico antes de empaquetar las piezas para su envío. Los componentes producidos se utilizan en instrumentos ópticos, instrumentos médicos y bioquímicos, instrumentos analíticos, electrónica, aviación y entornos educativos o de investigación, con procesamiento OEM y ODM disponible para especificaciones de vidrio óptico incoloro personalizadas solicitadas por clientes individuales.
Preguntas frecuentes
P1. ¿Qué es el vidrio óptico incoloro?
Es un vidrio de grado óptico formulado para una alta transmitancia de luz visible y un tinte de color mínimo, utilizado donde se requiere un control preciso de la luz en lugar de un uso estructural o decorativo general.
P2. ¿Para qué se utiliza el vidrio óptico incoloro?
Se utiliza en lentes, prismas, ventanas de instrumentos, cubiertas de sensores y filtros en equipos ópticos, médicos, analíticos y electrónicos.
P3. ¿Cuál es la diferencia entre el vidrio óptico incoloro y el vidrio ordinario?
El vidrio común se fabrica principalmente según un estándar estructural y visual, mientras que el vidrio óptico incoloro se fabrica y prueba con constantes ópticas consistentes, como el índice de refracción y la transmitancia.
P4. ¿Qué diferencia al vidrio óptico del vidrio normal?
La composición y el enfriamiento del vidrio óptico se controlan específicamente para gestionar cómo la luz se curva y pasa a través del material, algo que la producción normal de vidrio no tiene como objetivo.
P5. ¿El vidrio óptico es completamente incoloro?
La mayoría del vidrio óptico incoloro está formulado para ser lo más neutro posible, aunque a veces puede quedar un tinte muy tenue dependiendo de la composición y el grosor.
P6. ¿Es transparente el vidrio óptico incoloro?
Sí, la transparencia es uno de sus rasgos definitorios, respaldada por una alta transmitancia de luz visible y un acabado superficial pulido y de baja dispersión.
P7. ¿Cuáles son las propiedades del vidrio óptico incoloro?
Las propiedades clave del vidrio óptico incoloro incluyen alta transmitancia, baja dispersión, constantes ópticas estables bajo cambios de temperatura y buena durabilidad mecánica y química.
